Установка ABS и ABS+ESP на Форд Фокус 2. УРАААА! Выкладываю долгожданный отчёт. Закончил переделку, авто было с ABS доставил всё остальное! Всё установлено, тормоза прокачены система проверена на стоянке у ленты и одним месяцем эксплуатации! Эффект Супер, даже не думал что так будет!!!Машина без ABS и ESP (ставим только ABS без ESP)
Необходимые запчасти:
1. Модуль АБС с кронштейном
2. Главный тормозной цилиндр(ГТЦ)
3. 6 трубок( 2 от ГТЦ к модулю АБС; 2 от модуля АБС к передним колёсам; 2 от модуля АБС к промежуточному соединению на задние колёса)
4. Проводка к модулю АБС (или полная подкапотная проводка МАХ комплектации)
5. Проводка к задним датчикам и задние датчики(если нужны, на дорестайле они стоят, на рестайле придётся менять ступицу под датчики)
6. Проводка к передним датчикам и сами датчики
7. Предохранители 30А, 20А, 10А
8. 3–4 литра тормозной жидкости(лучше оригинал)
9. вакуумный усилитель и главный тормазной

Машина без ABS и ESP (ставим ABS+ESP)
Необходимые запчасти:
те что на ESP плюс часть от ABS так как его небыло (трубки, датчики, проводка на задние колёса...)

МОЙ ВАРИАНТ!
Машина с ABS но без ESP(добавляем ESP)
Необходимые запчасти:
1. Модуль ЕСП (желательно с кронштейном, т.к. кронштейны разные)
2. Проводка к модулю ЕСП (или полная подкапотная проводка МАХ комплектации)
3. Часовая пружина и разъём к ней (если нужно)
4. Датчик рысканья (бывает 3-х видов и разъёмы разные)
5. Предохранители 30А, 20А, 10А
6. 3–4 литра тормозной жидкости(лучше оригинал)
7. вакуумный усилитель и главный тормазной

УРАААА! Выкладываю долгожданный отчёт. Закончил переделку, авто было с ABS доставил всё остальное! Всё установлено, тормоза прокачены система проверена на стоянке у ленты и ОДНИМ месяцем эксплотации! ЭФЕКТ СУПЕР ДАЖЕ НЕ ДУМАЛ ЧТО ТАК БУДЕТ.
Вот краткий отчёт о проделанной работе: для переделки машины с ABS двигатель 1.8 понадобилось:

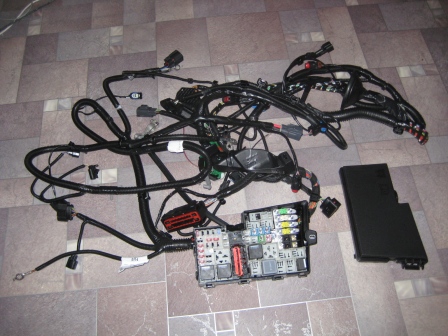

Вот проводка под капот!

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

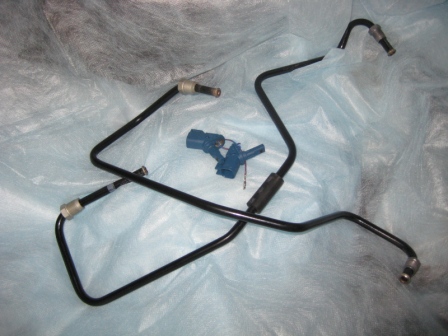

две трубки и 2 датчика на передние колёса

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

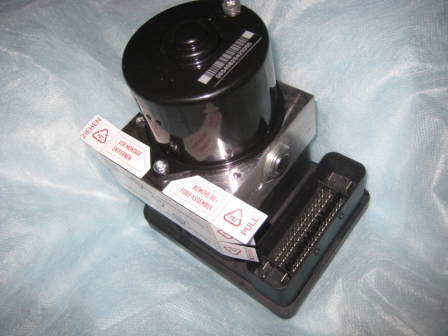

вот сам модуль IVD
В нём сразу ABS и ESP.

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

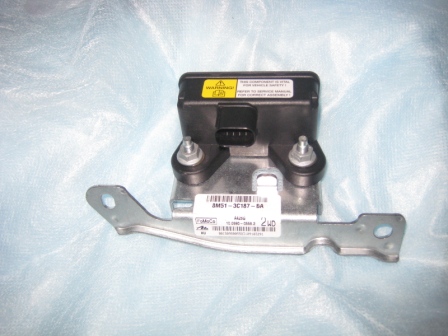

Датчик расканья который устанавливается под пас. сиденье

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

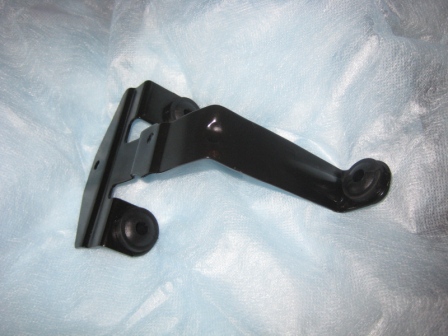

крепление модуля IVD

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

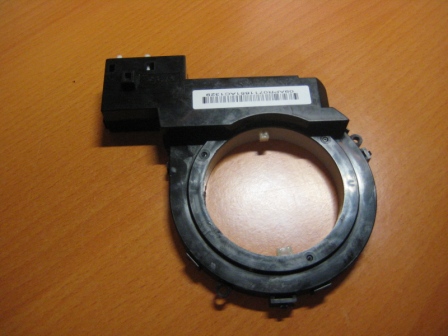

датчик поворота руля

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

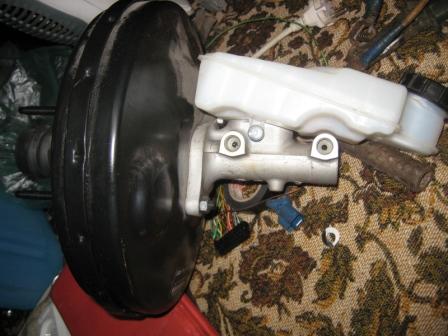

ну и собственно вакуумник с главным тормазным

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

И вот начинается самое сложное!

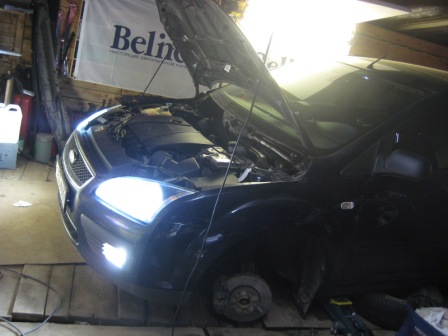

Начинаем всё со снятия фар !
и вот коннекторы фар как на зло не хотели сниматься долго я с ними...

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

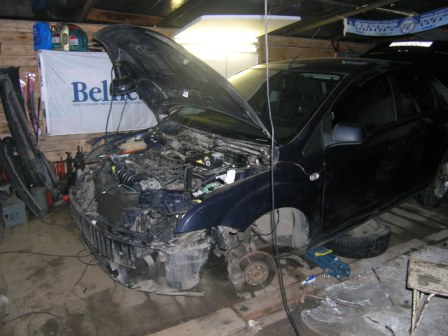

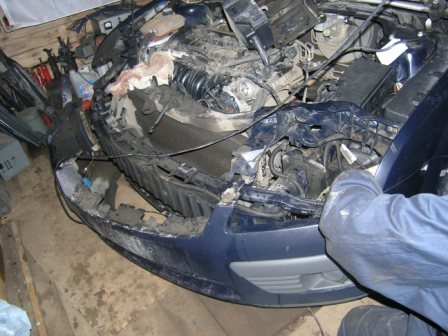

Далее снимаем бампер. Так как двигатель 1.8 то его снимать обязательно.
Он крепится на клипсах и по три болта в каждом крыле (снимаем колёса и локера)!!
2 самореза под машиной там где пыльник.

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

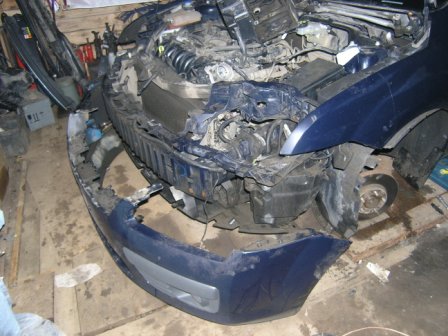

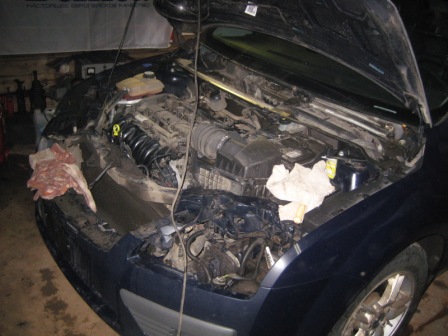

и вот он снят

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

отключаем провода противотуманок и убираем бампер до лучших времён.

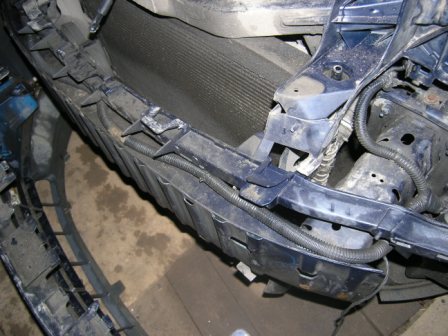

А вот собственно провод из-за которого и пришлось снимать бампер (будь он не ладен)

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

И так!!
Снимаем фиьтр двигателя.
Откручиваем массы проводки (под крыльями и с лонжеронов) ОСТОРОЖНО БОЛТЫ МОЖНО ОБЛОМИТЬ
снимаем аккомулятор
откручиваем площадку аккомулятора и отводим её с мозгами в сторону (осторожней с этой частью)
Меняем датчики ABS
Откручиваем трубки
Откручиваем вакуумник, из салона 4 болта на 13 (откручивается длинной головкой), и один пистон крепления педали к штоку
Далее приступаем к замене проводки. (тут написать сложно так как это делается по ходу дела и конкретики тут нет), самое главное менять ОСТОРОЖНО И УКЛАДЫВАТЬ ПРОВОДКУ В ТОЧНОСТИ КАК ЛЕЖАЛА СТАРАЯ! Проверять все соединения, дабы потом проблем не возникло.!!

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

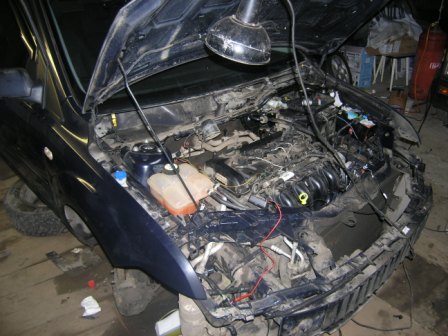

вот проводка уже стоит

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

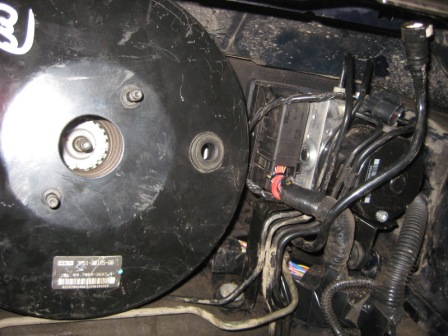

вот установленный вакуумник и модуль IVD

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

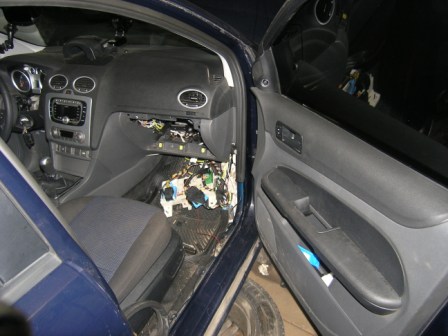

протаскиваем провода в салон и подключаем!

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

Устанавливаем всё обратно и проверяем свет, поворотники, и всё остальное

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

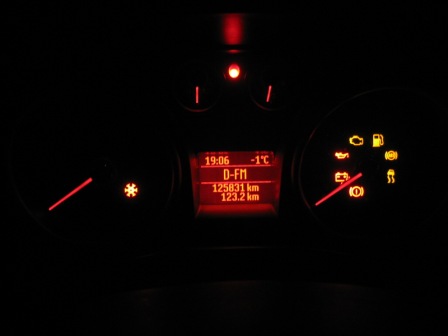

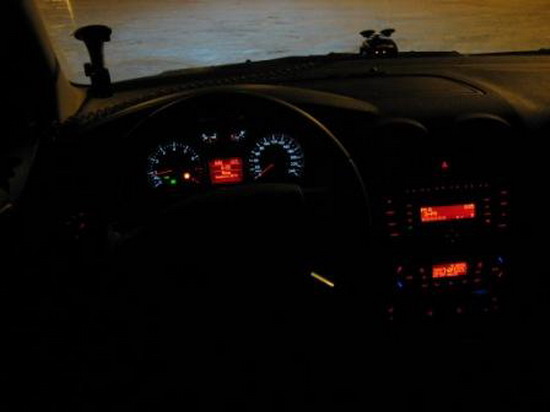

прошиваемся и на приборке появляется действуюший значёк ABS – ESP

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

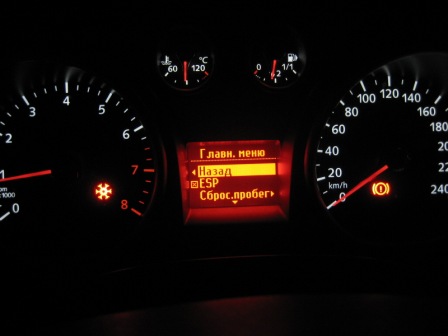

На кнопку отключения (как на дорестайле) сил сразу не хватило и пинов небыло... с ней потом. А пока отключается тут.

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

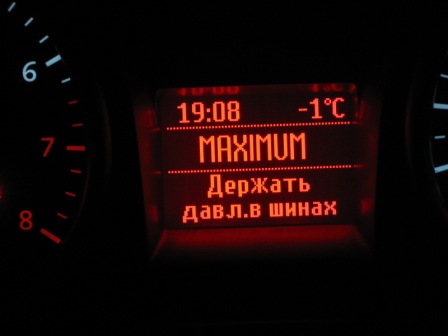

ну и появилась функция новая Давление в шинах. ПРИЯТНАЯ ФИШКА (работает)

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

Вывод!
Вся система работает, специально ездил к ленте и насиловал её (так сказать диагностика), вся установленная система на авто показала себя просто ОТМЕННО! В отключенном и включенном режиме разница очень и очень заметна. Такого что система глушит двигатель НЕ НАБЛЮДАЮ всё в рамках нормы и комфорта для езды. Ошибки в данный момент отсутствуют всё работает на 5 с огромным"+". ДОВОЛЕН КАК СЛОН! ВСЕМ СОВЕТУЮ
Единственное.. с погодой мне повезло блин.... -17 жуть...., моя тепловая пушка не могра побороть этот мороз до желанного состояния, а как только собрал стало опять -7. Издевательство!!!

FF2 Установка ABS и ABS+ESP на Форд Фокус 2

Автор – IRIDIUM (www.focus3.ru)
